  • 고무

    사용환경에 상응하는 고무물성(-40℃~+40℃) 과
    지면조건에 최적화된 특수한 고무 사용으로
    긴 수명을 보장합니다.
    특히, 내마모성을 가진 고무를 사용하여
    고무의 찢어짐 및 크랙에 강하고 선회성이 우수하며
    소음과 진동이 적습니다.
  •

  • 고무피복

    철판의 배면에 고무 피복을 입혀
    철판과 고무 사이에 수분 및 이물질 침투로 인한 박리 현상을
    근본적으로 해결하여 긴 수명을 보장합니다.

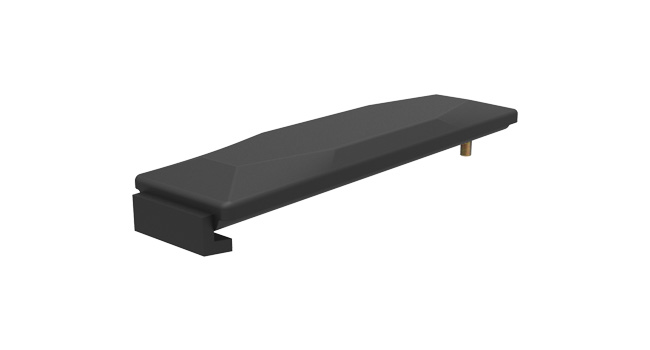

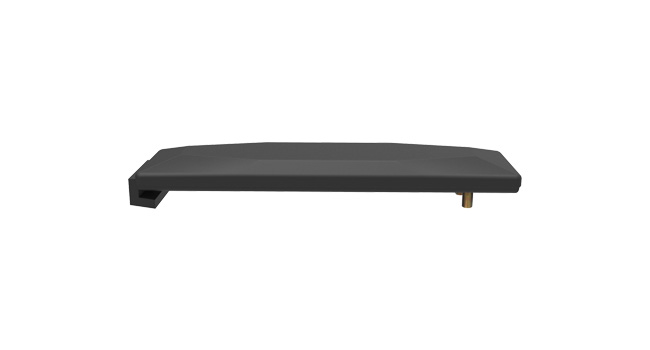

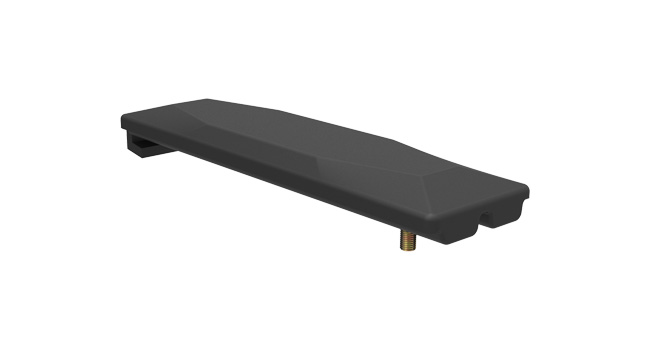

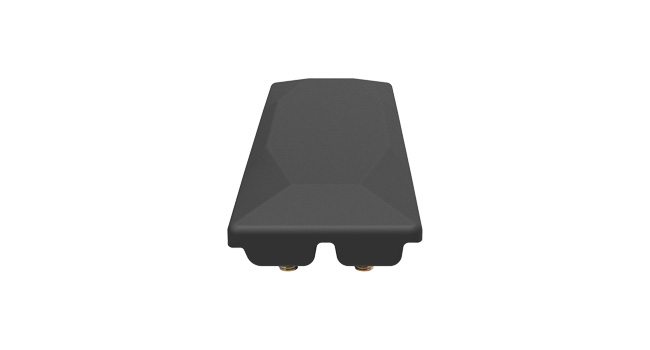

Detail view

장착방법

•
• 장착순서 1. ②본체후크를 ⑤슈판(steel shoe plate) 안쪽에 끼워 넣으며 ③고정볼트를 ⑥패드장착용 홀에 맞추어 넣는다. 2. ③고정볼트에 지정된 토크로 ④체결용 너트로 단단히 고정한다. (토크표 참조) 3. 기체를 전 후진 할 경우 다시 지정된 토크로 너트를 고정한다. 4. 완료

사이즈 일람

• 사이즈 폭(Width) 길이(Length) 높이(Height) 체결용 너트 체결토크
• 101-250 68 250 36 M12 5-8
• 101-300 68 300 36 M12 5-8
• 135-400 105 350 37 M12 5-8
• 135-450 106 450 37 M12 9-13
• 154-450 123 450 46 M14 9-13
• 171-500 135 500 53 M16 14-18
• 175-500 128 500 55 M16 14-18
• 190-600 146 600 68 M20 18-23
